Катализатор метанирования HJ109 представляет собой новый тип титан-редкоземельно-никелевого катализатора. Он предназначен для удаления низких концентраций монооксида углерода и диоксида углерода из водородсодержащего сырьевого газа в системах синтеза аммиака и других установках получения водорода путём их превращения в инертный газ метан и легко удаляемую воду, обеспечивая тем самым очистку газа. Катализатор отличается уникальными характеристиками: высокой прочностью, большим объёмом пор, высокой активностью, а также лёгкостью загрузки и выгрузки. В настоящее время он широко применяется на стадии метанирования в крупных, средних и малых установках синтеза аммиака и установках получения водорода.
| Показатель | Единица измерения | Значение | Примечание | |
| Производитель | АО Хубэй Хуэйхуан Технология | |||
| Применяемый стандарт | Q/HHKJ004-2015 | |||
| Марка | HJ109 | |||
| Форма и размеры | мм | φ4,5–5,5 | ||

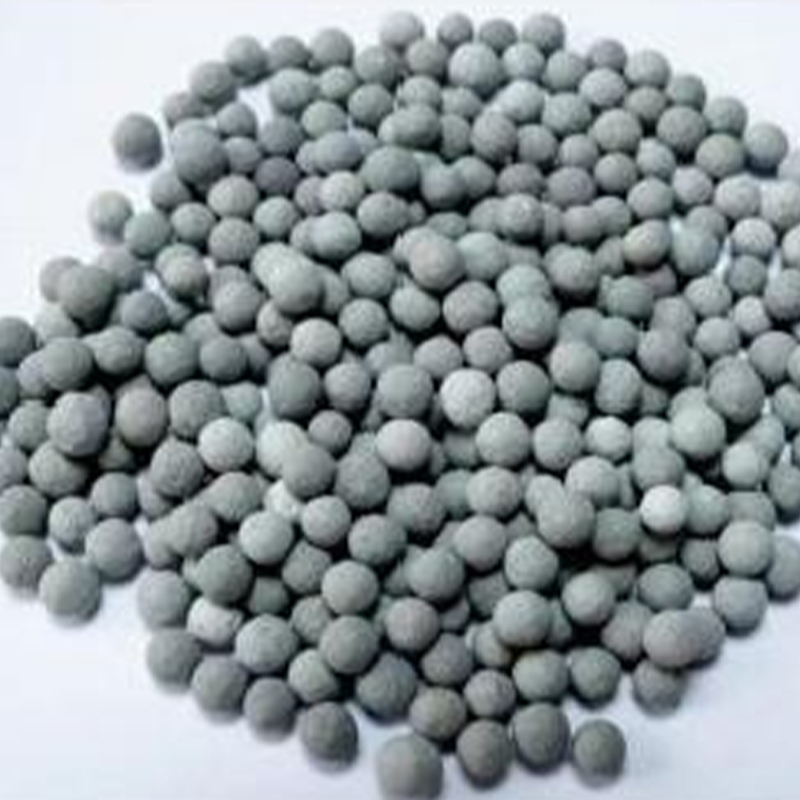

| Внешний вид | Серо-чёрные сферические гранулы | |||
| Насыпная плотность | кг/л | 0,85–0,95 | ||
| Прочность на раздавливание в радиальном направлении | Н/гранула | ≥ 180 | ||
| Доля гранул с низкой прочностью | % | ≤ 10,0 | ||
| Истираемость | % | ≤ 5,0 | ||
| Основные компоненты | NiO | % | ≥ 18,0 | |
| TiO2 | % | 4,0–10,0 | ||
| Al2O3 | % | 24–30 | ||
| Добавки | % | 10–15 | ||
| La2O3 | % | 7,5–10 | ||
| Потери при прокаливании | % | ≤ 5,0 | ||
| Показатели начальной активности | Содержание CO+CO₂ на входе | об. % | ≤ 1,2 | |
| Содержание CO+CO₂ на выходе | ppm | ≤ 10 (в начальный период обычно ниже 5 ppm) | ||
| Активность | До термообработки | 10⁻⁶ | ≤ 10 | |
| После термообработки | 10⁻⁶ | ≤ 10 | ||
| Условия эксплуатации | Давление | МПа | ≤ 30 | |
| Нормальная рабочая температура | ℃ | 220–450 | ||
| Оптимальная рабочая температура | ℃ | 240–430 | ||
| Объёмная скорость | ч⁻¹ | ≤ 10000 | ||
| Содержание общей серы на входе | ppm | < 0,1 | ||
| Cl⁻ на входе | ppm | < 0,01 | ||
| Перепад давления | МПа | ≤ 0,05 | ||
| Срок службы | лет | ≥ 5 при нормальных условиях эксплуатации | ||
Катализатор метанирования HJ109 представляет собой новый тип титан-редкоземельно-никелевого катализатора. Он предназначен для удаления низких концентраций монооксида углерода и диоксида углерода из водородсодержащего сырьевого газа в системах синтеза аммиака и других установках получения водорода путём их превращения в инертный газ метан и легко удаляемую воду, обеспечивая тем самым очистку газа. Катализатор отличается уникальными характеристиками: высокой прочностью, большим объёмом пор, высокой активностью, а также лёгкостью загрузки и выгрузки. В настоящее время он широко применяется на стадии метанирования в крупных, средних и малых установках синтеза аммиака и установках получения водорода.
Уравнения реакций:
CO + 3H₂ = CH₄ + H₂O ΔH₀₂₉₈ = –206,28 кДж/моль
CO₂ + 4H₂ = CH₄ + 2H₂O ΔH₀₂₉₈ = –165,09 кДж/моль
| Внешний вид | Серо-чёрные сферические гранулы |
| Диаметр, мм | Φ2,5–4,0 или Φ4,5–5,5 |
| Насыпная плотность, кг/л | 0,8–0,85 |
| Оксид никеля (NiO), % | ≥ 18 |
| Добавки, % | 4±0,5 |
| TiO₂, % | 4–8 |
| Оксид алюминия (Al₂O₃), % | Остальное |
| Потери при прокаливании, % | ≤ 5 |
| Нормальная рабочая температура, ℃ | 250–450 |
| Оптимальная рабочая температура, ℃ | 280–430 |
| Давление, МПа | ≤ 50 |
| Объёмная скорость, ч⁻¹ | ≤ 3000 |
| Содержание CO+CO₂ на входе, % | ≤ 1,2 |
| Содержание CO+CO₂ на выходе, ppm | ≤ 10 |
| Активность (содержание CO₂ на выходе) | до термообработки ≤ 10 ppm; после термообработки ≤ 15 ppm |
| Прочность на раздавливание до восстановления, Н/гранула | крупные гранулы ≥ 120; мелкие гранулы ≥ 100 |
| Доля гранул с низкой прочностью (менее 70 Н/гранула), % | ≤ 10 |
| Истираемость, % | ≤ 5 |
Катализатор метанирования представляет собой катализатор на спечённом носителе, в котором никель является активным компонентом, редкоземельные элементы — промоторами, а оксид алюминия и оксид титана — носителем. Применяется преимущественно в установках метанирования аммиачных производств и производств получения водорода.
1.1 Сырьевые материалы
Основными сырьевыми материалами для производства катализатора метанирования являются: активный оксид алюминия (носитель), никель металлический, азотная кислота, оксиды редкоземельных элементов и др.
Спецификации и контроль основных сырьевых материалов приведены в соответствующих инструкциях по контролю.
1.2 Технологический процесс производства
1.2.1 Технологическая схема производства катализатора метанирования приведена на рис.
Рис. 3. Технологическая схема производства катализатора метанирования
1.2.2 Краткое описание процесса
Активный оксид алюминия (носитель), прошедший контроль, загружают в пропиточную ёмкость. Подготовленный раствор нитрата никеля и оксидов редкоземельных элементов подают в пропиточную ёмкость для пропитки. После пропитки и разложения получают готовую продукцию. Хвостовые газы, образующиеся при разложении, направляют в систему очистки от оксидов азота и после очистки выбрасывают в атмосферу.
Все показатели катализатора метанирования устанавливаются технической группой; после проверки соответствия показателям продукцию направляют на упаковку.
2.1 Упаковка и хранение:
